研究成果紹介：繰返し押し込みによる純チタンとアパタイト界面の流動メカニズムを分子動力学で解明

研究成果のポイント

• 繰返し押し込み荷重（Cyclic Loading）が原子の相互拡散を誘起する「メカノケミカル」挙動をMD法で再現。
• 滑りを伴わない垂直負荷のみで、界面にチタンとアパタイトの「中間混合層」が形成されるプロセスを特定。
• 負荷の繰り返しだけで材料が融合・変質する現象を解明し、極限環境下の材料設計に貢献。

【成果の概要】

金属材料とセラミックス材料の界面が、滑りを伴わない垂直方向の「繰り返し押し込み」を受けた際、その極界面で何が起きているのかは、実験的な観察が極めて困難な領域でした。本研究では、分子動力学（MD）シミュレーションを用い、純チタン（Cp-Ti）とヒドロキシアパタイト（HAp）の界面における繰り返し負荷の影響をナノスケールで解析しました。その結果、荷重の印加と除荷を繰り返す過程で、界面近傍の原子が力学的エネルギーを吸収し、格子欠陥を介して互いの領域へ浸入する「メカノケミカル・マイグレーション」が発生することを突き止めました。この現象により、界面には両物質がナノレベルで混ざり合った「中間層」が自発的に形成されます。本成果は、摩耗（滑り）がなくても、繰り返しの負荷だけで材料界面の組成や構造が変化することを理論的に証明したものであり、トライボロジーおよび界面工学に新たな知見をもたらします。

本成果は、論文雑誌「Tribology International」（2025年7月24日）に掲載されました。

【発表内容】

背景と目的

構造材料や医療用デバイスの界面では、滑りだけでなく、振動や荷重の変動による「繰り返し押し込み」が常に発生しています。一般に、拡散現象は熱によって促進されますが、本研究が注目したのは、熱を介さない力学的な刺激による原子移動です。特に、性質の異なるチタンとアパタイトが接触している際、繰り返しの負荷が界面の安定性や組成にどのような化学的変化を及ぼすかは未解明でした。本研究の目的は、分子動力学法を用いることで、垂直方向の繰り返し負荷が原子の移動（マイグレーション）をいかに駆動し、界面組織を再構築するかというメカニズムを明らかにすることです。


研究手法

本研究では、Cp-TiとHApの接触面を精密に再現したMDモデルを用い、以下の解析を行いました。

1. 繰り返し押し込みシミュレーション: 界面に対して垂直方向に一定の振幅で荷重・除荷（Cyclic Loading）を繰り返すプロセスを計算しました。
2. 原子トラジェクトリ解析: 各サイクルにおけるチタン原子、カルシウム原子、リン原子の移動距離と方向を追跡しました。
3. 構造・エネルギー解析: 押し込みによる界面のポテンシャルエネルギーの変化と、原子の動径分布関数を算出。これにより、結晶構造の乱れと元素移行の相関を評価しました。

成果

解析の結果、繰り返し押し込みによって、界面近傍の原子が特定のサイクル数を超えた段階で激しく入れ替わる「メカノケミカル相互作用」が確認されました。一度の押し込みでは微小な変位に留まりますが、負荷を繰り返すことで格子欠陥（空孔など）が誘起され、そこを通り道として元素が相互に移行し、ナノスケールの「中間混合層」が形成されます。これは、滑り（摩擦）によるエネルギー消費がなくとも、垂直な力学的負荷の繰り返しのみで界面の化学的な融合が進むことを示しています。また、この中間層の形成に伴い、界面の結合エネルギーが変化し、強固な界面構造が構築されるプロセスも明らかになりました。


学術的意義

本研究の学術的意義は、繰り返し押し込みという「力学的仕事」が、界面における原子の元素の移行を駆動するプロセスを体系化した点にあります。これは、マクロな視点では見落とされがちな「疲労」と「化学反応」の融合現象（メカノケミカル過程）を、原子スケールの動画像として提示した画期的な成果です。本知見は、高精度な接触を要する精密機械部品や、生体内で繰り返し応力を受ける人工関節などの界面安定性を飛躍的に高める設計指針となります。

【論文情報】

• 著者: Dinh Dat Pham, Yuichi Otsuka, Yukio Miyashita.
• タイトル: Formation of interlayer during cyclic wear process between pure titanium with hydroxiapatite by mechano-chemical interactive migration
• 掲載雑誌: Tribology International
• URL: https://doi.org/10.1016/j.triboint.2025.110919

【研究助成情報】

本研究は、以下の助成を受けて実施されました。

• 日本学術振興会 科学研究費助成事業 基盤研究(B)（課題番号：21H01208, 24K00756）
• JST 戦略的創造研究推進事業さきがけ（課題番号JPMJPR2192）

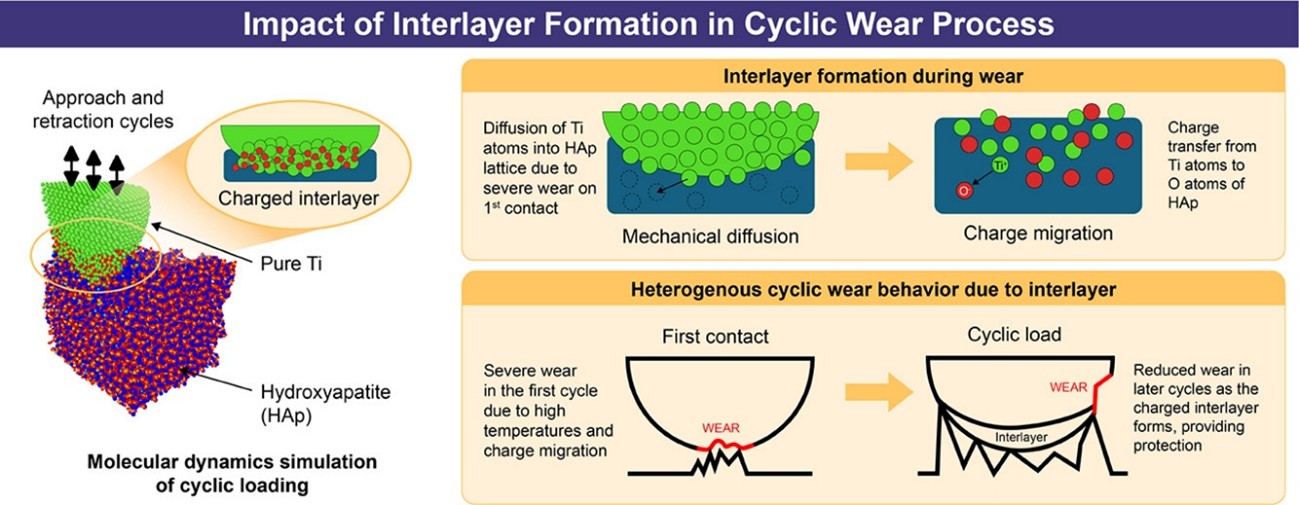

【成果の模式図】
