研究成果紹介：チタンブリッジの寿命は「予ひずみ」で低下しない ―甲状軟骨形成術2型の安全性を高める新手法を確立―

研究成果のポイント

• 術中の曲げ加工における、適切な予ひずみ付与で疲労寿命を維持・向上させる独創的な知見を提示。
• 繰返し荷重を受ける純チタンの疲労特性が、予加工履歴によってどのように変化するかを学術的に解明。
• インプラントの破損リスクを低減し、音声障害に悩む患者へより長期にわたる術後安定性を提供可能に。

【成果の概要】

痙攣性発声障害の治療に用いられる甲状軟骨形成術2型では、純チタン（Cp-Ti）製の小型インプラントが使用されます。このインプラントは手術中に医師が患者の喉の形状に合わせて曲げ加工を行うため、材料内部に「予ひずみ」が生じ、その後の発声動作による疲労折損が懸念されていました。本研究では、この加工プロセスをシミュレートした曲げ疲労試験を行い、規則的な予ひずみが疲労寿命に与える影響を調査しました。その結果、特定の予ひずみ条件下では、加工硬化と内部応力の変化により、未加工の状態と同等、あるいはそれ以上の疲労寿命を維持できることが明らかになりました。本成果は、臨床におけるインプラント加工の安全性基準を策定する上で重要な学術的根拠を与えるものです。

本成果は、Elsevier社の論文雑誌「Results in Engineering」（2026年3月8日）に掲載されました。

【発表内容】

背景と目的

2型甲状軟骨形成術は、声帯を外側に広げることで発声障害を改善する手術であり、チタン製ブリッジインプラントが喉を固定する役割を担います。臨床現場では、患者個々の軟骨形状に適合させるため、ピンセット等を用いた手作業による曲げ加工が必須となります。しかし、金属材料は一般に過度な予加工を受けると疲労強度が低下する恐れがあります。本研究の目的は、臨床で発生し得る予ひずみがCp-Tiインプラントの曲げ疲労寿命にどのような影響を及ぼすかを定量的に評価し、手術現場での加工がインプラントの力学的信頼性に与えるリスクを明らかにすることです。

研究手法

研究チームは、臨床で使用される形状を模したCp-Ti試験片に対し、以下の手順で実験を行いました。

1. 予ひずみの付与: 手術中の加工を模した引張および曲げによる予ひずみを段階的に付与しました。
2. 曲げ疲労試験: 発声時の喉の動きを想定した完全両振り、あるいは片振り曲げ荷重条件下で疲労試験を実施し、破断に至るまでのサイクル数を測定しました。
3. 微細組織観察: 走査電子顕微鏡（SEM）を用いて、予加工による転位構造の変化や双晶の発生状況を解析し、疲労亀裂の進展メカニズムを調査しました。

成果

実験の結果、興味深いことに、適度な予ひずみを付与した試験片は、未加工の試験片と比較して疲労寿命が維持される、あるいは向上の傾向を示すことが確認されました。これは、予加工によって導入された加工硬化が亀裂の発生を抑制する効果を発揮したためと考えられます。一方で、極端に大きな予ひずみは早期の亀裂発生を招く臨界点があることも判明しました。これにより、インプラントの「安全な加工範囲」を数値的に定義することが可能となりました。


学術的意義

本研究の学術的意義は、医療用純チタンの疲労特性における「加工履歴」の影響を、臨床プロセスに即した形で体系化した点にあります。材料工学的な視点から、予ひずみが疲労寿命を短縮させるだけでなく、適切に制御された変形であれば、むしろ寿命を維持・改善させる「強化因子」として機能し得ることを示しました。これは、カスタマイズ性が求められる他の整形外科用インプラント設計にも共通する重要な知見です。

【論文情報】

• 著者: Ryota Toyoba, Dat Pham Dinh, Minh Nguyen Quang, Yuichi Otsuka, Tetsuji Sanuki, Takeshi Nakayama, Yukio Miyashita.
• タイトル: Maintaining effect of regular prestraining technique on bending fatigue lives of Cp-Ti implants for type 2 thyroplasty
• 掲載雑誌: Results in Engineering
• URL: https://doi.org/10.1016/j.rineng.2026.109925

【研究助成情報】

本研究は、以下の助成を受けて実施されました。

• 日本学術振興会 科学研究費助成事業 基盤研究(B)（課題番号：21H01208 ,24K00756）
• ノーベルファーマ社との共同研究プロジェクト〔2022-2025〕

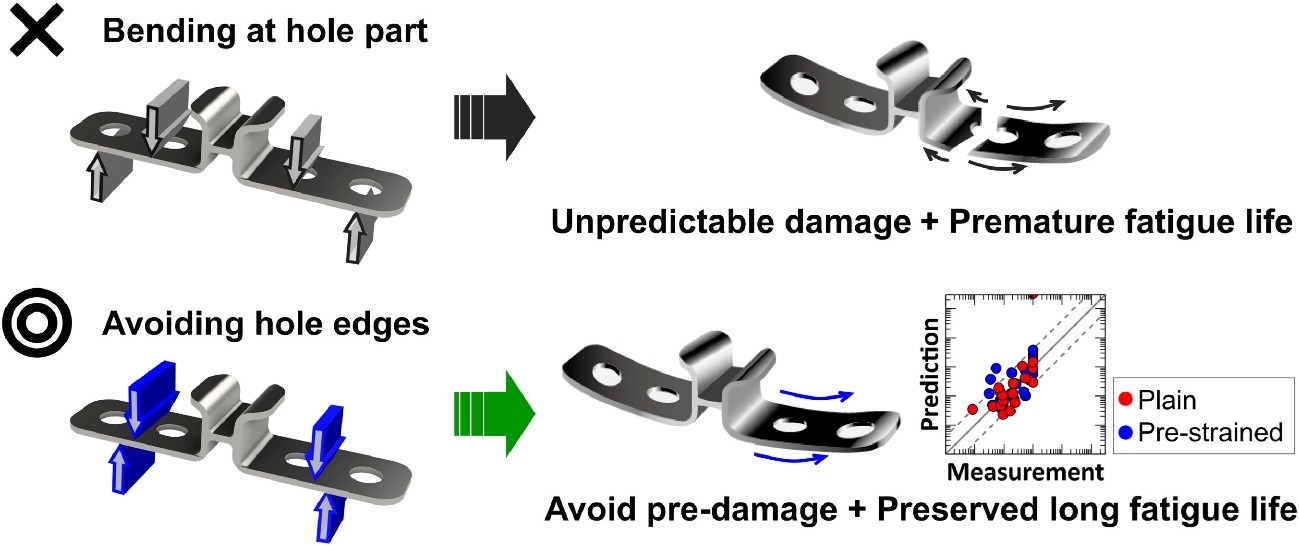

【成果の模式図】
